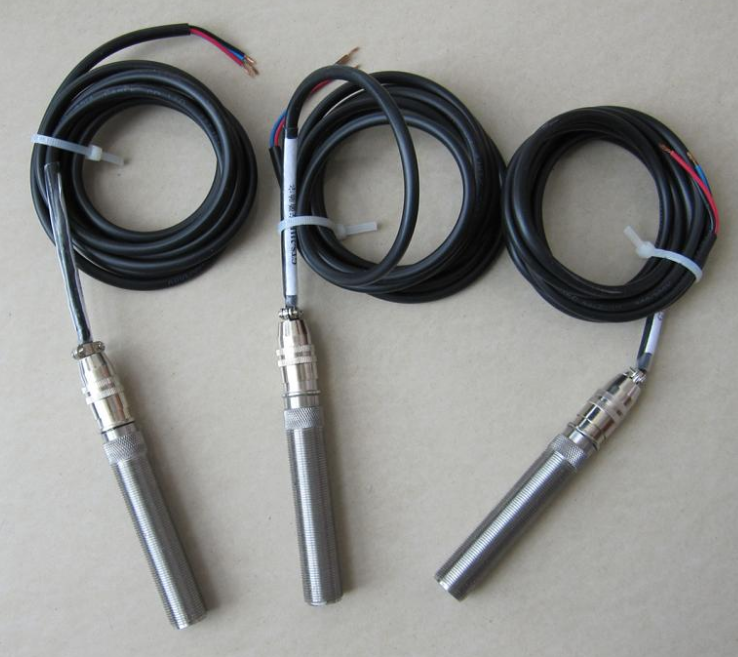

SZCB-01克特磁电式转速传感器安装说明

一、概述:

  SZCB-01克特磁电式转速传感器采用电磁感应的原理来达到测速目的,具有输出信号大,不需要放大,抗干扰性能好,不需外接电源,可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。


二、技术数据:

1、输出电压:在齿轮模数为4、齿牙60、材料g3、间隙为lmm时

1000转/分>5V(有效值)

2000转/分>10V(有效值)

3000转/分>15V(有效值)

2、直流电阻:130Ω~140Ω(如用户需用其他阻值的数据在定货时注明)

3、绝缘阻抗:在500V直流时>50MΩ

4、工作温度:-20℃~l20℃

5、重量:100克左右(不包括尾部引线)

三、工作原理:

使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上,调整传感器与齿轮顶之间隙为1mm左右。当轴旋转时带动齿轮旋转,根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号,轴转动一圈时就产生在Z个电压脉冲信号,根据下式:

F=(n/60)×Z

式中:F为频率Hz/秒  n为被测轴转速转/分  Z为齿轮齿数

当齿轮齿数为60时,就把轴的每分种转数n转化成频率为F的电压脉冲信号,将此信号送到SZC系列智能转速表中,就可以反应出轴的转速。

四、安装使用:

1、输入导线

2、航空插头

3、铜质拼紧螺母

4、同定支架

5、磁性传感器

6、1~99内任意个齿

7、被测轴R.20~25mm  T.1±0.5mm

齿轮要求:材料:各种导磁钢铁材料均可。

模数:2以上即可。

齿数:l~99齿任意。

五、注意事项:

1、传感器输出线中的金属屏蔽层应接大地零线。

2、不允许在温度为25℃以上强磁场环境中使用及放置。

3、安装及运输过程中应避免强烈撞击。

4、在被测轴跳动较大时,应注意适当放大间隙,避免损坏。

5、本传感器为了考虑在恶劣环境中使用,故装配调试完毕后即行密封,故无法修理。

产品链接:

SZC-04型/SZC-04B型系列智能转速表

SZC-系列防爆智能转速表(应用在核电、石化股份上)

SZC-07型智能转速表

SZCB-01型磁性转速传感器、转速表齿轮CS-3三线制转速传感器

XZS-009型齿轮式转速传感器(替代德国BRAUN公司BR A5S09型)

SZC-04型大屏幕转速显示仪、SZC04-智能转速表

齿轮材料

齿轮因采用导磁率强的金属材料

齿形

成渐开线齿形是zui适合的齿形。用大模数的齿轮或用其他的齿形将会产生巨大的波形畸变,这将会妨碍精确测量。安装时要注意磁极的中心应处在齿轮的中心位置上

技术参数

1、输出波形:近似正弦波(≥50r/min时)

2、输出信号幅值:50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙:δ=0.5mm

被测齿轮模数:m=2

齿轮:Z=60

材料:电工钢,信号幅值大小,与转速成正比,与铁芯和齿顶间隙的大小成反比。

3、测量范围:50~5000Hz

4、使用时间:连续使用

5、工作环境:温度 -20~+60?C

6、输出形式:导线

7、外形尺寸:外径M16×1 总长120mm(总长可根据用户定制)

8、重量:约100g(不计输出导线)

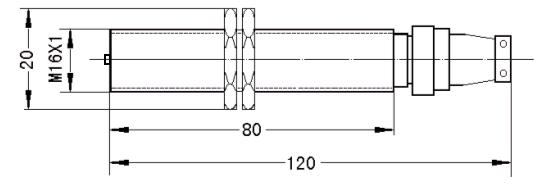

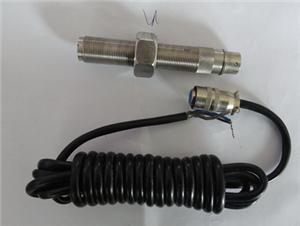

外形图:

« 技术指标

l 阻抗:500-700Ω

l 使用温度:-10~+120℃

l 抗振动:20g

l 重量:约120g

l 螺纹规格:M16×1或M22×1


« 订货代号

SZCB-01--A□-B□-C□

传感器长度:A□

1: 80mm(一体化)   2*:117mm(带航空插座)

3: 148mm(带航空插座)

螺纹规格:B□

 1:M16×1 2*:M22×1

引线长度:C□

 1:2m        2*:3m    3:5m

无特殊要求,厂家按*项生产,有特殊要求,请在订货说明!

选型举例:SZCB-01-A2-B1-C2

磁阻式传感器:杆长117mm、螺纹M22*1、引线长度3m
