HFKLT2-2

HFKLT2-2

型号:HFKLT2-2

品牌:克特

联系电话:021-51860181

E-mail:KT@KTGEE.NET.CN

产品介绍

产品咨询

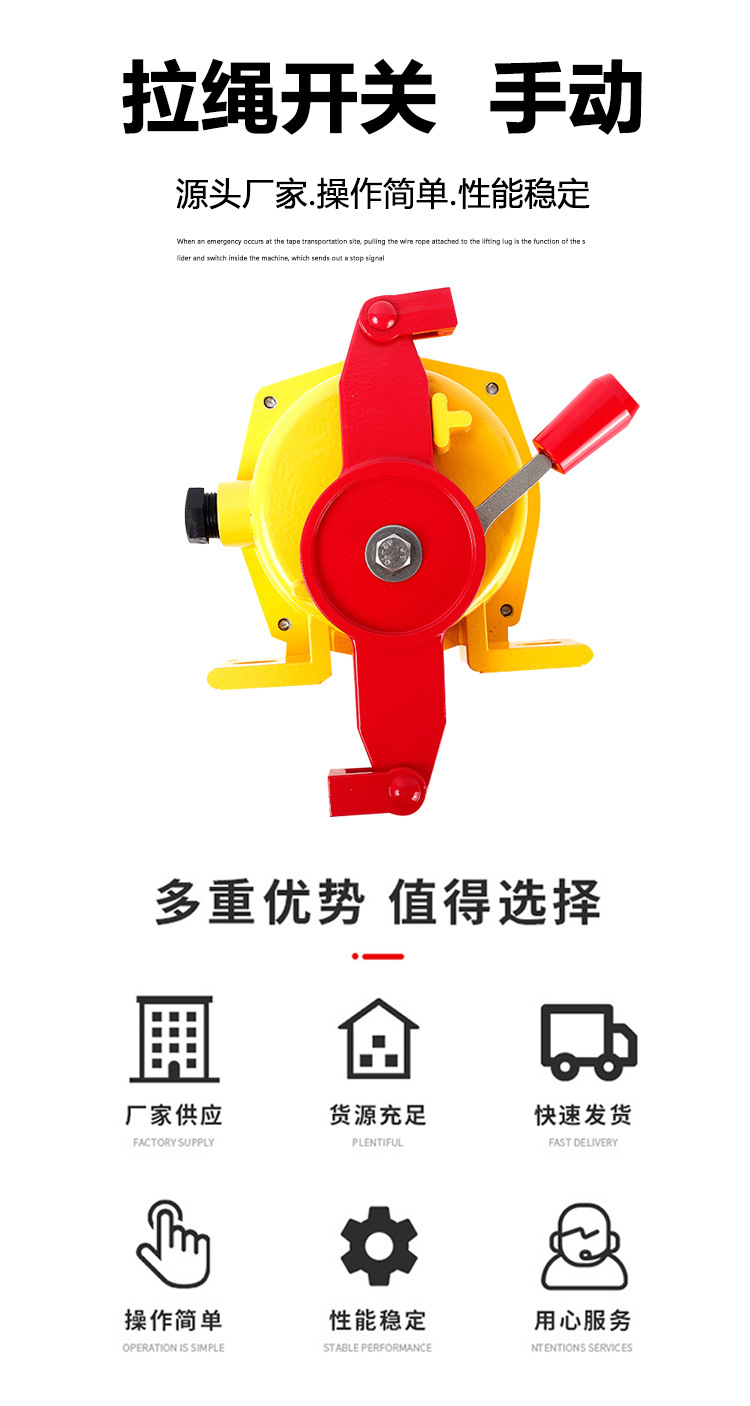

HFKLT2-2克特双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中,是输送机自动化控制不可缺少的传感元件,本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸,并采用进口行程开关。具有强度高,重量轻,密封性好,产品使用寿命长等优点。

技术参数

工作电压:24~380V(无源开关量)

型号:HFKLT2-2

品牌:克特

输出信号:无源开关量信号,一常开,一常闭

环境温度:-20℃~+60℃

环境湿度:<90%

重    量:1.5Kg

防护等级:IP65

复位方式:自动复位/手动复位

响应时间:<2mS

控制触点容量:AC380V/2A-15A

动作力:50±10N

原理

克特HFKLT2-2拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

克特拉绳开关安装于皮带输送机的两侧的机架上,用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时,在现场沿线任意处拉动钢丝绳,钢丝绳牵动驱动臂旋转,通过传动轴带动扭力弹簧使精密凸轮发生位移,驱动微动开关切断控制线路,使得输送机停止运行。

安装调整

克特拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。

3、为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

(注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)

注意事项

1、先切断总电源,接着要用万能表测出火线,开关一定是要装在火线的一端。

2、将火线在适合的地方剪断,就有两个接头了,拉线开关也有两个接头 。

3、将火线的两个接头削皮露出金属丝,分别任意接到开关的两个接头上。

4、在连接好的接头将过长的金属丝剪掉,以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子,可以看见那里有一个金属转轴,它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞,先将拉线穿过塑料外壳洞口将拉线引入拉线开关内,再将引入的拉线一端引入转轴,打结,将打结后过长的拉线修短,就可以了。

7、zui后旋好拉线开关的盖子,防止触电。

A.产品外壳设有接地端子,用户在安装使用时必须可靠接地。

B.安装现场应不存在对铝合金有腐蚀作用的有毒气体。

C.产品的维修必须在安全场所进行,或当现场确认无可燃性粉尘存在时方可进行。

D.本拉绳开关外壳必须保持清洁,粉尘堆积厚度不大于3mm。

皮带输送机在带式运输现场得到广泛的应用. 属机电融合一体的新技术产品,为国内专有技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时,能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化,达到保障生产、保护设备的目的。

常规皮带输送机,   地下,索道挂支撑皮带输送机 , 轮船装卸系统,堆垛,取料输送机,倾斜和梭式输送机,起重机、挖掘机起重臂限位,裙边给料机、输送机,带式输送机,胶带输送机,电力,矿用,码头,钢厂等适用
