Z3S-TB22

Z3S-TB22

型号:Z3S-TB22

品牌:克特

联系电话:021-51860181

产品介绍

产品咨询


Z3S——系列


标志检测型光电开关
Z3S系列克特标志检测光电开关是通过其本身发出之光源扫描在被检纸表面上。因表面颜色的不同而使发射回的光量不同,从而达到对颜色标记的识别。 同轴光路设计,对高反射系数纸面适应性更强。 具有白、蓝、绿、红等多种光源可选,对分辨各种颜色带来方便。 光点细小、分辨率极高。 0.1-1ms的高响应速度、能适应各种包装机,制袋机和印刷机械之控制需要。 优异的内电路设计、抗各种电磁、杂光干扰性能优良、操作稳定、无误动作。 具备灵敏度调节旋扭、不须使用工具即可调节。


型 号 表
型 号
光 源
引 出 线
型 号
光 源
引 出 线
TR22
红 色
四 芯
TR2
红 色
三 芯
TG22
绿 色
四 芯
TG2
绿 色
三 芯
T22
红 绿
四 芯
T2
红 绿
三 芯
TB22
绿 蓝
四 芯
TB2
绿 蓝
三 芯
TW22
绿 白
四 芯
TW2
绿 白
三 芯


检测方式
同轴反射式
检测距离
10mm±2mm
供电电压VS
DC10-30V±10% 波纹<10%
品牌
克特
光源色谱
红、绿、蓝、白可选
光 点
Φ0.5-Φ1.5
检测角度
光线与被测物表面垂直 允许偏差15°
响应时间
0.1-1ms
输出方式
亮动 暗动可选
输出指示
红色LED
输出电压
高电平Vs-(≤1.5V) 低电平(≤1.2V)
带载电流
200mA
电路保护装置
Vs电压有反极性保护,输出有短路保护。同时具有任意接错线保护。当负载电流1.>200mA时开关自动跳开,而在1.≤200mA时信号又自动回复。同时具有任意接错线保护。
灵敏度
单圈可调
抗环境光
白炽灯〈3000Lx 太阳光10000Lx
防护等级
IP67(防潮防尘)
环保温度
操作-15℃—65℃ 保存-25℃—80℃
外壳材料
工程塑料

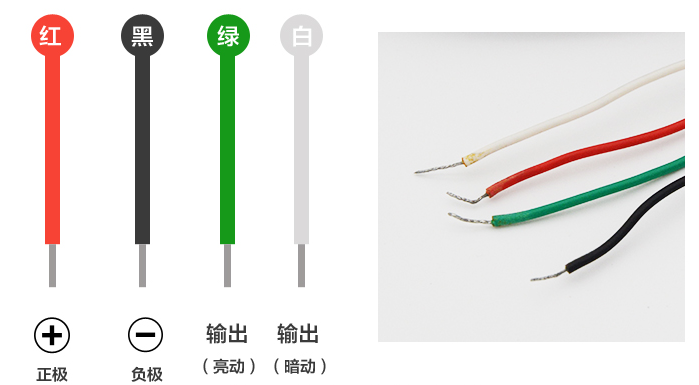

引出线
Φ5.4PVC四芯护套电缆 标准长2M






主要特点
  Z3S系列标志检测光电开关是通过其本身发出之光源扫描在被检纸表面上。因表面颜色的不同而使发射回的光量不同,从而达到对颜色标记的识别。
  同轴光路设计,对高反射系数纸面适应性更强。
  具有白、蓝、绿、红等多种光源可选,对分辨各种颜色带来方便。
  光点细小、分辨率极高。
  0.1-1ms的高响应速度、能适应各种包装机,制袋机和印刷机械之控制需要。
  优异的内电路设计、抗各种电磁、杂光干扰性能优良、操作稳定、无误动作。
  具备灵敏度调节旋扭、不须使用工具即可调节。

  检测方式:同轴反射式
  检测距离:10mm±2mm
  供电电压:VS DC10-30V±10%波纹<10%
  消耗电流:45mA以下
  光源色谱:红、绿、蓝、白可选
  光点:Φ0.5-Φ1.5
  检测角度:光线与被测物表面垂直允许偏差15°
  响应时间:0.1-1ms
  输出方式:亮动、暗动可选
  输出指示:红色LED
  输出电压:高电平Vs-(≤1.5V)低电平(≤1.2V)

  带载电流:200mA
  电路保护装置:Vs电压有反极性保护,输出有短路保护。同时具有任意接错线保护。当负载电流1.>200mA时开关自动跳开,而在1.≤200mA时信号又自动回复。同时具有任意接错线保护。
  灵敏度:单圈可调
  抗环境光:白炽灯〈3000Lx太阳光10000Lx
  防护等级:IP67(防潮防尘)
  环保温度:操作-15℃—65℃保存-25℃—80℃
  外壳材料:工程塑料
  引出线:Φ5.4PVC四芯护套电缆标准长2M
  重量:在约300g

型号



型号光源引出线型号光源引出线
TR22红色四芯TR2红色三芯
TG22绿色四芯TG2绿色三芯
T22红绿四芯T2红绿三芯
TB22绿蓝四芯TB2绿蓝三芯
TW22绿白四芯TW2绿白三芯
