SBK-II

SBK-I、SBK-II SBK-III克特失速监测开关

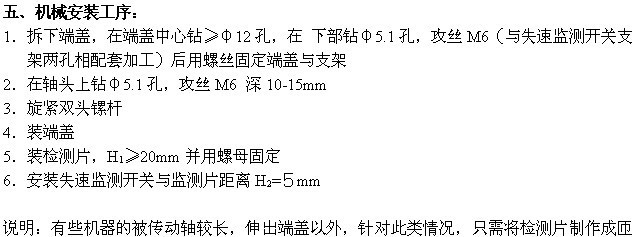

机械安装工序：

1、 拆下端盖，在端盖中心钻≥M12孔，在下部钻M5.1孔，攻丝M6（与失速监测开关支架两空相配套加工）后用螺丝固定端盖与支架

2、 在轴头上钻M5.1孔，攻丝M6深10-15mm

3、 旋紧双头螺杆

4、 装端盖

5、 装检测片，H1≥20mm并用螺母固定

6、 安装失速监测开关与监测片距离H2=5mm

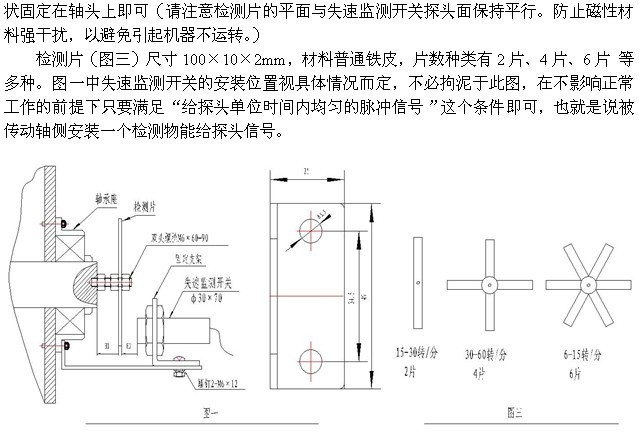

说明：有些机器的被传动轴较长，伸出端盖以外，针对此类情况，只需将检测片制作成巾状固定在轴头上即可（请注意检测片的平面与失速监测开关探头面保持平行。防止磁性材料强干扰，以避免引起机器不运转。）

检测片尺寸100×10×2mm，材料普通铁皮，片数种类有2片、4片、6片等多种。失速监测开关的安装位置视具体情况而定，在不影响正常工作的前提下只要满足“给探头单位时间内均匀的脉冲信号”这个条件即可，也就是说被传动轴侧安装一个检测物能给探头信号。

SBK-I、SBK-II克特失速监测开关安装在被动轴上转动，被动轴装有检测片。当电动机正常运转时，通过主动轴驱使被动轴转动，被传动轴上的检测片也随之旋转。失速监测开关接收到检测片的均匀间隔脉冲信号，此时失速监测开关为闭合状态。当出现故障时，此时检测片也随之慢转或停转。在工艺指定时间内(3-5秒)还未有转动脉冲信号发出，失速监测开关将由闭合状态转为断开，继电器也断开，及时停机，可靠的保护设备。(此产品接收检测片转动脉冲信号与电机大小无关。

SBK-I、SBK-III、SBK-II克特失速监测开关、断链保护器主要说明;

环境温度:-20℃-70℃ 相对温度:≤90%(25℃时)

工作制:24小时工作制

防护等级:IP 65

电源:DC24V 2A, AC220V 2A(继电器常闭点输出)

检测速度范围:1-200转/分 检测间距:5-8mm

延时时间:3-5秒

外型尺寸:M30×70mm

体积小、重量轻、寿命长、价格便宜、安装方便、无需维护;

SBK-I/II失速监测开关应安装在设备的从动轴上，如埋刮板输送机，提升机，皮带输送机，拉链机等的改向轮轴，螺旋输送机，破碎机等的尾轴上。

机械安装工序:

1.拆下端盖，在端盖中心钻≥φ12孔，在 下部钻φ5.1孔，攻丝M6(与失速监测开关支架两孔相配套加工)后用螺丝固定端盖与支架

2.在轴头上钻φ5.1孔，攻丝M6 深10-15mm

3.旋紧双头镙杆

4.装端盖

5.装检测片，H1≥20mm并用螺母固定

6.安装失速监测开关与监测片距离H2=5mm
