E12-G30-P1

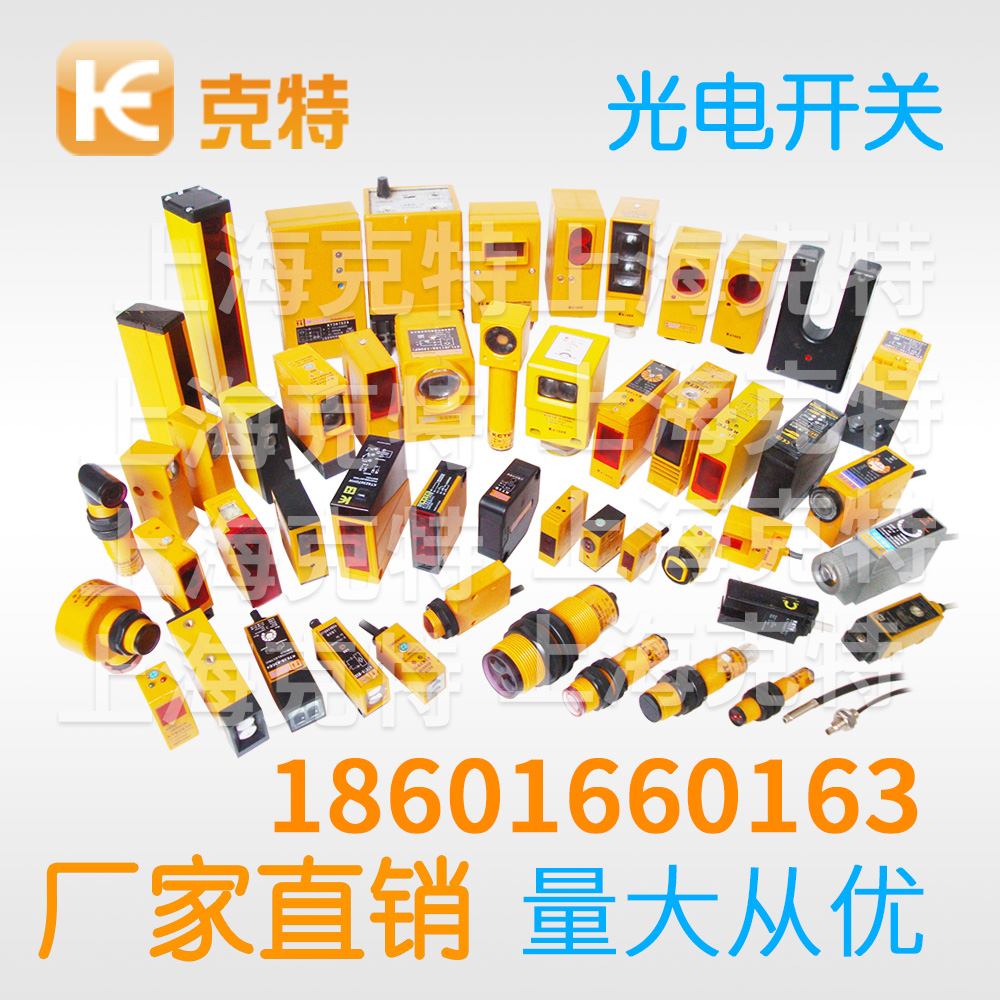

克特光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。克特光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

①检测距离：是指检测体按一定方式移动，当开关动作时测得的基准位置（克特光电开关的感应表面）到检测面的空间距离。额定动作距离指接近开关动作距离的标称值。

②回差距离：动作距离与复位距离之间的绝对值。

③响应频率：在规定的1s的时间间隔内，允许克特光电开关动作循环的次数。

④输出状态：分常开和常闭。当无检测物体时，常开型的克特光电开关所接通的负载由于克特光电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。

⑤检测方式：根据克特光电开关在检测物体时发射器所发出的光线被折回到接收器的途径的不同，可分为漫反射式、镜反射式、对射式等。

⑥输出形式：分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC二线、AC五线（自带继电器），及直流NPN/PNP/常开/常闭多功能等几种常用的输出形式。

⑦指向角：见克特光电开关的指向角示意图,即如图4的下部三个小图所示。

⑧表面反射率：漫反射式克特光电开关发出的光线需要经检测物表面才能反射回漫反射开关的接受器，所以检测距离和被检测物体的表面反射率将决定接受器接收到光线的强度。粗糙的表面反射回的光线强度必将小于光滑表面反射回的强度,而且，被检测物体的表面必须垂直于克特光电开关的发射光线。
